汽车荷载的计算方法

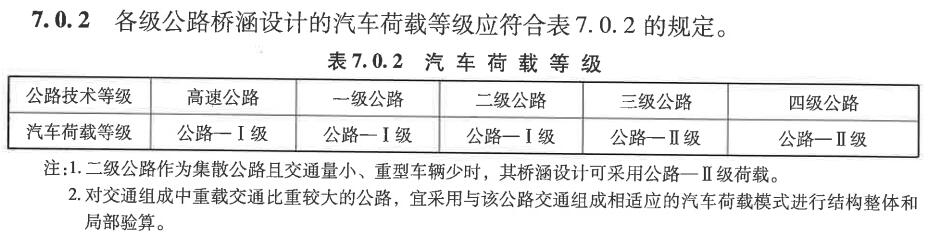

公路行业:汽车荷载等级分为公路-Ⅰ级和公路-Ⅱ级。
市政行业:汽车荷载等级分为城-A级和城-B级;
汽车荷载由车道荷载和车辆荷载组成。车道荷载用于桥梁结构整体分析计算;车辆荷载用于桥梁结构局部分析和涵洞、桥台、挡土墙等分析;车道荷载与车辆荷载的作用不得相互叠加。

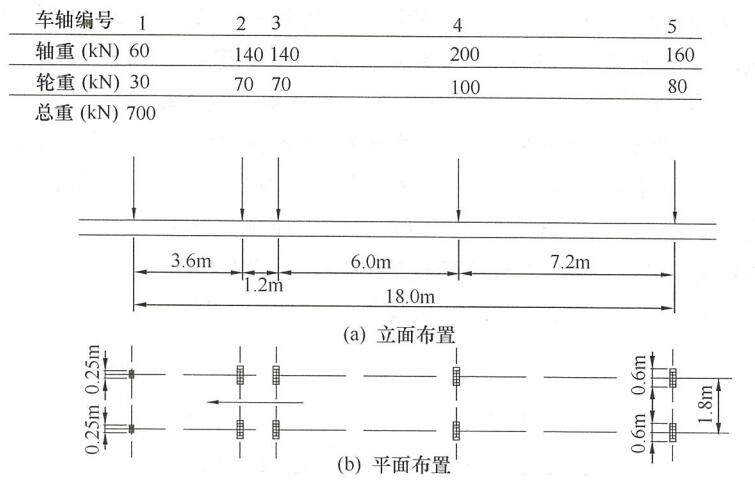

公路-Ⅰ级和公路-Ⅱ级采用相同的荷载标准值,即Q=550kN,车辆荷载布置见《公路工程技术标准》P24或《公路桥涵设计通用规范》P26。城-A级车辆荷载标准值Q=700kN,车辆荷载布置见《城市桥梁设计规范》P31;城-B级车辆荷载标准值、布置与公路相同。
车辆荷载P=NQ/BL,其中N为并列车辆数,双车道N=2,单车道N=1;B=Nb+(N-1)m+d,b为后轮轮距,取1.8m;m为相邻两辆车后轮的中心间距,取1.3m;d为轮胎着地宽度,取0.6m;L为前后轮最大轴距,公路取12.8m,道路取18.0m。
公路-Ⅰ级、Ⅱ级
单列车队:B=1.8+0.6=2.4m,L=12.8m,Q=550kN;P=550÷2.4÷12.8=17.904kPa
双列车队:B=2×1.8+1.3+0.6=5.5m,L=12.8m,Q=1100kN;P=1100÷5.5÷12.8=15.625kPa
城-A级
单列车队:B=1.8+0.6=2.4m,L=18.0m,Q=700kN;P=700÷2.4÷18.0=16.204kPa
双列车队:B=2×1.8+1.3+0.6=5.5m,L=18.0m,Q=1400kN;P=1400÷5.5÷18.0=14.141kPa
